  光觸媒光學設計淺談

可見光光觸媒

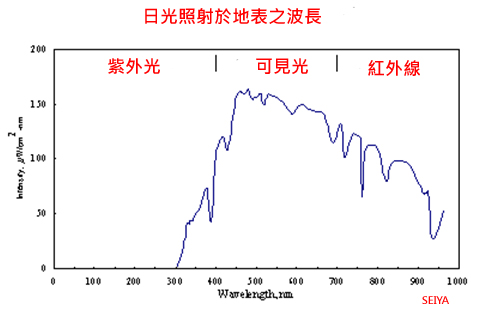

       光是一種能量傳播方式,人類可見到的光源其波長在380-780nm間,(因人而異,多數人只看到390-750間),波長在380nm至440nm的一段源所以發出光為紫光,數值越大就越偏藍光.由圖可看出紫外線(Ultraviolet波長比可見光短,比X射線長的電磁輻射,波長範圍在10奈米至400奈米.越短波對人的危害越大,但在150nm以下之波段容易被大氣所阻隔,常見之UVA.UVB.UVC.

        光在無阻擋之下是沿直線傳播,不需要任何介質,但在其他物體的重力場的影響下,光的傳播路徑會發生偏折,除此光因外在原因還會有外還有折射.反射.繞射干涉反應..並且照度與距離成反比之下原理..等等作用,因此在進行光觸媒光學設計,必需了解此問題,不然往往之產品只能達到不到理論值30%之功能.絕對不是誇張.

         在光源選擇下有自然光(陽光).人工光源兩種,以人工光源來說,日光螢光燈在照射10cm處,只有陽光不到千分之一之相對光觸媒波長能量(以385nm而言),而紫外線燈管主波長在254nm左右,捕蚊燈在360nm左右.

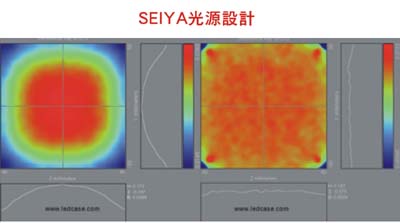

    在設計任何的產品前,在光源部份我們都會先查看光譜的內容,然後再做初始量測,在輻射度學中,其幅射計量,其中輻射能是以焦耳(J)為單位,功率是以(W)瓦特為單位,強度則以瓦特/立體角為單位,經過設計就可得知配光曲線,就容易設計

光觸媒光學

UV LED

UV LED module

輻射照度(E):單位面積被照射的輻射通量   E=   dΦ / dA (單位 W/m²或是mW/cm²)

 輻射強 度(I):給定傳輸方向上的單位立體角, 內光源發出的輻射通量 (單位 W/sr), I = dΦ / dΩ

  光源之選擇

自然光源:太陽光.內含有各種波長,其中380-390nm波段為光觸媒主要反應之波段

 UV LED

   光源設計

人工光源可分下列四種:

Incandescent白織燈:其中鹵素燈帶UV較多

Fluorescent:一般日光燈有微量之近紫外線,也有專門之UV燈管

HID高強度氣體放電:部份其紫外線量多.

Solid State:如LED,有可見光及UV LED...等等

如您有此方面需求,歡迎來電洽尋,可提供光觸媒光源模組
